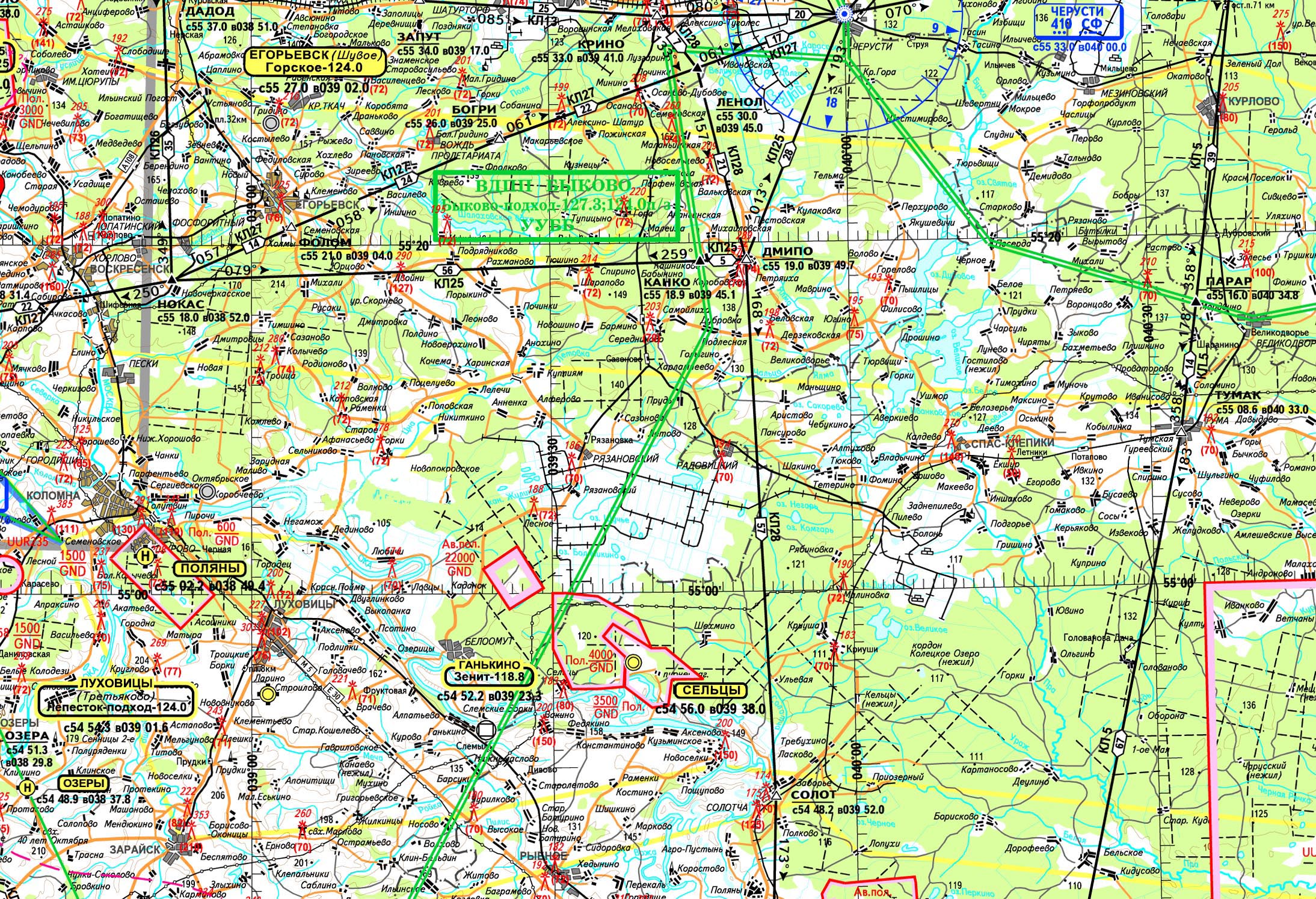

Район полетов посадочной площадки "Сельниково"

Район полетов посадочной площадки "Сельниково"...


....из ИНСТРУКЦИИ по производству полётов на посадочной площадке "СЕЛЬНИКОВО":

2. ОПИСАНИЕ ПОСАДОЧНОЙ ПЛОЩАДКИ (ПП).

2.1. ПП расположена на Юго-Западной окраине н.п. Сельниково.
Координаты площадки : 55007'45"С 039008'46"В
превышение над уровнем моря : +124 м
магнитное склонение : +100
часовой пояс: +3 (+4) час.
частота и позывной: 133.350 "Баня" ("Сельниково")

Маркировка ПП и порядок её содержания выполняется согласно требованиям ФАП.
Площадка используется исключительно для нужд АНО "Аэроклуб "АИСТ-М".

2.2. ПП пригодна к использованию в весенне-летний и осенне-зимний периоды при прочности грунта или укатанного снежного покрова не менее 4 кг/см2.
Лётное поле представляет собой прямоугольник размером 1000 Х 100 м, поверхность ровная, почва суглинок с травяным покрытием. Водопроницаемость хорошая. В весенний пе-риод при таянии снега и при длительных осадках подвержена размоканию.
На лётном поле имеются ГВПП-1 размером 800 Х 50 м и ГВПП-2 размером 550 Х 30 м. По-роги ГВПП обозначены входными знаками и знаками зоны приземления в соответствии с НЭГА -94.
Курс посадки МКп=0120, координаты торца 55007'45"С 039008'46"В.
Курс посадки МКп=1920, координаты торца 55008'00"С 039008'54"В.
Курс посадки МКп=1680, координаты торца 55007'51"С 039008'44"В.
Курс посадки МКп=3480, координаты торца 55007'34"С 039008'46"В.
Располагаемая длина ВПП для взлёта и посадки с МК=0120-1920 составляет 800 м.
Располагаемая длина ВПП для взлёта и посадки с МК=1680-3480 составляет 550 м.
В северной части лётного поля расположены стоянки воздушных судов.
Подходы к площадке с МКп=0120 МКп=1680-3480 открытые. В полосе подходов с МКп=1920 имеется ЛЭП высотой Н=8 м на удалении 250 м от торца ВПП.

2.3. Посадочная площадка пригодна для выполнения взлётов и посадок воздушных судов 4 класса и вертолётов всех типов в светлое время суток при минимуме погоды: ВНГО – 150 м, ДГВ – 2000 м.




скачать в большом формате>>>

4. ВЫПОЛНЕНИЕ ПОЛЁТОВ.

4.1. Радиотехническими средствами обеспечения захода на посадку по приборам площадка не оборудована.

4.2. Минимальная безопасная высота (МБВ) в зоне подхода к площадке установлена 350м, с учётом высоты искусственных препятствий и их местоположения.

4.3. Схемы полётов в районе посадочной площадки.
В районе ПП "СЕЛЬНИКОВО" установлены прямоугольные маршруты для входа в круг полётов и захода на посадку по правилам визуальных полётов. Высота полёта по кругу ус-тановлена 150 м.
Заход на посадку и взлёты вертолётов выполняется со всеми курсами.
Заход на посадку самолётов производится с МК=0120, МК=1680-3480, взлёт выполняется с МК=1920, МК=1680-3480. Одновременное количество самолётов на схемах не более шести. При превышении количества самолётов на схемах более шести установлены зоны ожида-ния очерёдности захода на посадку:
- зона ожидания А (Альфа) 55002'11"С 039010'00"В – 1км севернее н.п. Дединово, МК=1020, все развороты левые 30 сек;
- зона ожидания В (Браво) 55009'30"С 039003'40"В– над н.п. Комлево, МК=1920, все развороты левые 30 сек;
- зона ожидания С (Чарли) 55007'55"С 039013'30"В– над н.п. Горки, МК=1920 , все развороты левые 30 сек.
Высота полётов в зонах ожидания 150 м, крен на разворотах 200.

Маршруты входа-выхода пп.Сельниково:




скачать в большом формате>>>


Кроки:




скачать в большом формате>>>



Карта района полетов посадочной площадки "Сельниково":


скачать>>>


Карта района полетов:


скачать>>>
